国产porn视频,日韩亚洲一区中文字幕,国产99在线|亚洲,深夜福利一区二区三区

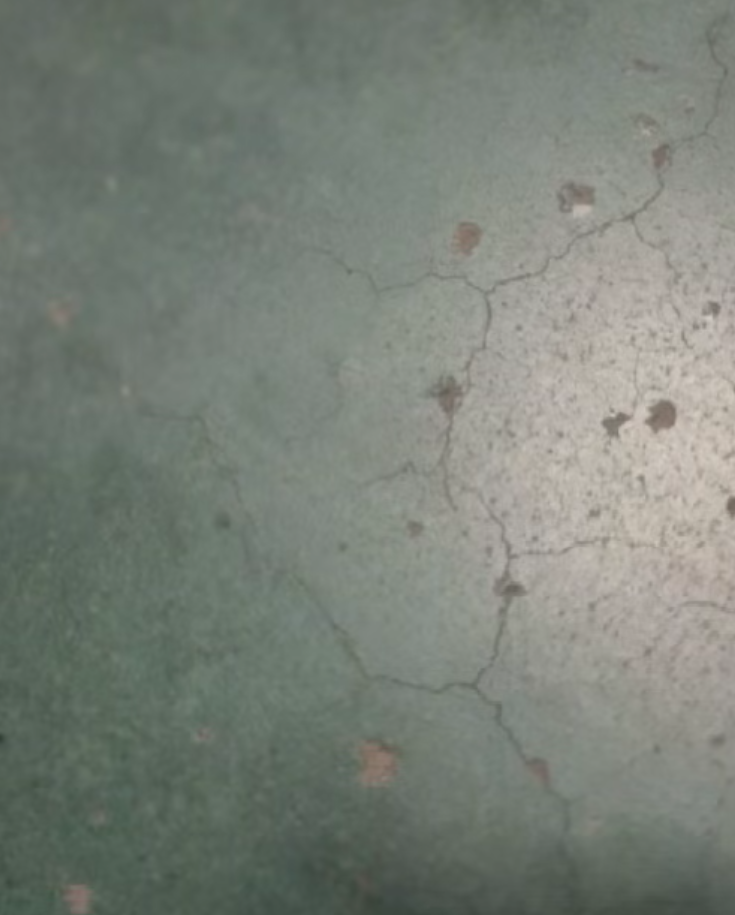

含有鐵砂骨料的金剛砂容易出現(xiàn)爆點(diǎn)爆砂的原因主要與材料成分及雜質(zhì)處理有關(guān)，具體分析如下：

1. 鋼渣中雜質(zhì)殘留
   鐵砂骨料（如鋼渣）可能含有未清除的游離氧化鈣（CaO）和氧化鎂（MgO）。這些成分在潮濕環(huán)境中吸水發(fā)生化學(xué)反應(yīng)，生成氫氧化鈣和氫氧化鎂，伴隨體積膨脹，導(dǎo)致表層應(yīng)力集中并爆裂。




2. 材料穩(wěn)定性不足
   鋼渣若未經(jīng)充分磁選或穩(wěn)定化處理，殘留的石灰類物質(zhì)會(huì)持續(xù)與水反應(yīng)，長期引發(fā)體積變化，破壞地坪結(jié)構(gòu)的密實(shí)性，形成爆砂現(xiàn)象。




3. 骨料與混凝土結(jié)合問題
   鐵砂骨料若含鐵量過高或級(jí)配不合理，可能干擾混凝土的水化反應(yīng)，降低基層黏結(jié)強(qiáng)度，增加空鼓風(fēng)險(xiǎn)，間接引發(fā)爆砂。




總結(jié)
鐵砂骨料中的雜質(zhì)（如游離氧化鈣、氧化鎂）吸水膨脹是爆點(diǎn)爆砂的核心原因，而非鐵元素本身。預(yù)防需注重鋼渣的預(yù)處理（如磁選、穩(wěn)定化）及骨料配比控制。
