（1）基面處理

使用角磨機(jī)對(duì)剝蝕部位邊緣切割齊整，對(duì)局部坑窩、松散、剝蝕較深的混凝土，使用電鎬或電錘進(jìn)行鑿除處理，直至露出新鮮堅(jiān)硬的混凝土，然后使用大功率吹風(fēng)機(jī)對(duì)基面進(jìn)行吹干清潔，保證基面潔凈、干燥、無(wú)雜物粉塵。

（2）露筋處理

對(duì)局部外漏的鋼筋，需將包裹鋼筋的砼鑿去，使鋼筋全部外露，然后對(duì)鋼筋進(jìn)行除銹。

（3）涂刷專用凈漿

涂抹彩田高性能改性聚合物修補(bǔ)砂漿前，在飽和的混凝土基面上先涂刷一道自改性聚合物凈漿，凈漿配比按廠家提供進(jìn)行。專用聚合物凈漿的涂刷至關(guān)重要，是聚合物砂漿粘結(jié)牢固及后續(xù)工序質(zhì)量保證的基礎(chǔ)。

（4）聚合物砂漿拌制

因?yàn)樵摦a(chǎn)品出廠前已經(jīng)按照比例配置完成，只需按照產(chǎn)品說(shuō)明將A組分液料與B組分粉料整組攪拌均勻（約需7-10 min）即可供施工使用。用量少的情況下可按照產(chǎn)品使用說(shuō)明進(jìn)行稱量人工拌制。

（5）聚合物砂漿涂抹

將拌制好的砂漿用抹刀根據(jù)實(shí)際情況涂抹到已刷好凈漿的基面上，涂抹時(shí)盡可能同方向連續(xù)攤料，并注意銜接處壓實(shí)排氣。邊涂抹邊壓實(shí)找平，表面提漿。涂層壓實(shí)提漿后，間隔2 h左右，再次抹光。立面修補(bǔ)時(shí)，特別注意與混凝土基面的結(jié)合質(zhì)量，防止脫空和下墜，且每次抹面厚度不超過(guò)1cm。

（6）聚合物砂漿養(yǎng)護(hù)

高性能改性聚合物修補(bǔ)砂漿涂抹完畢后，需將施工區(qū)進(jìn)行隔離灑水養(yǎng)護(hù)，養(yǎng)護(hù)期3-7天，養(yǎng)護(hù)期間內(nèi)禁止人員踩踏或被重物撞擊。

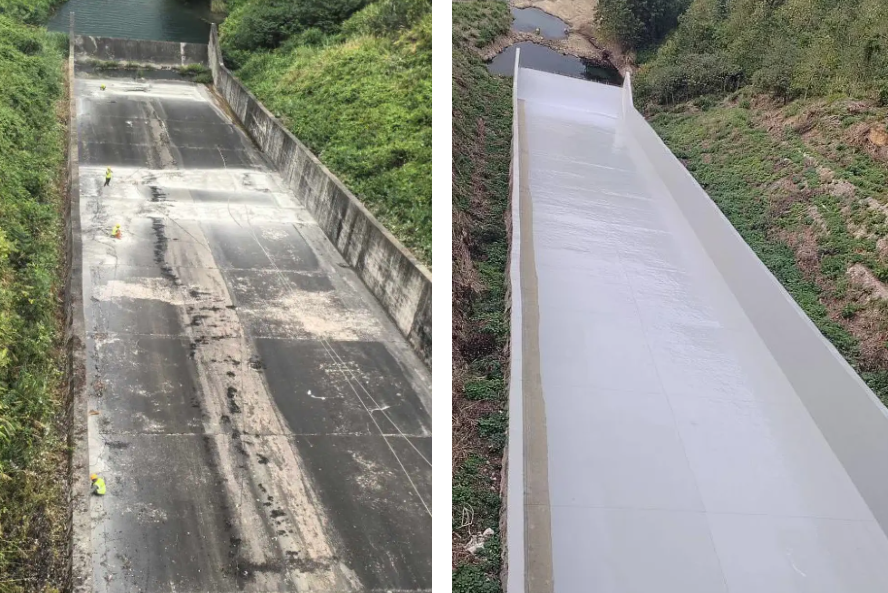

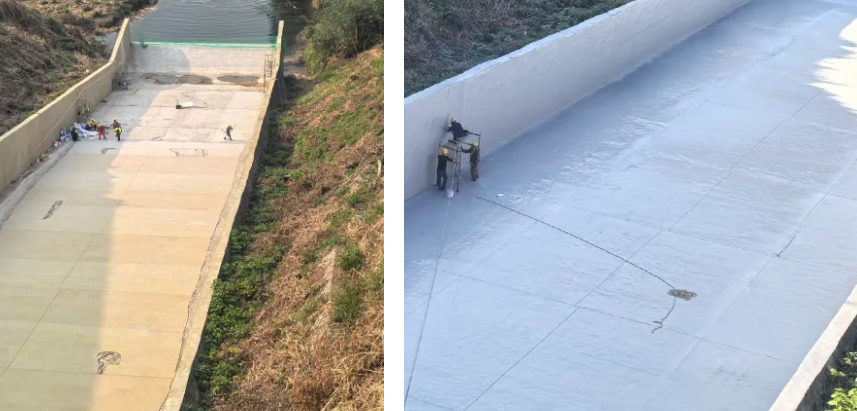

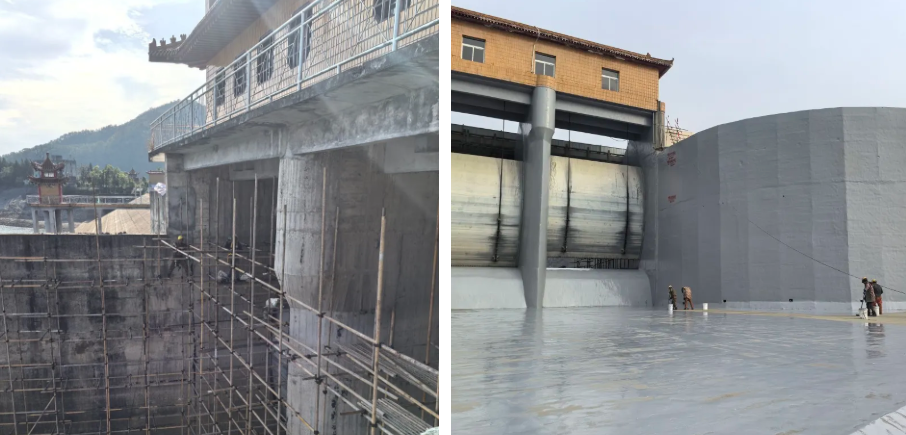

6 溢流面混凝土整體修復(fù)防護(hù)

6.1 施工總述

對(duì)基面打磨清理后使用彩田新型快速修復(fù)抗沖磨材料進(jìn)行修復(fù)找平（施工厚度3mm），后涂刷1mm氟改性高聚物降糙防護(hù)涂料進(jìn)行表面防護(hù)處理。
